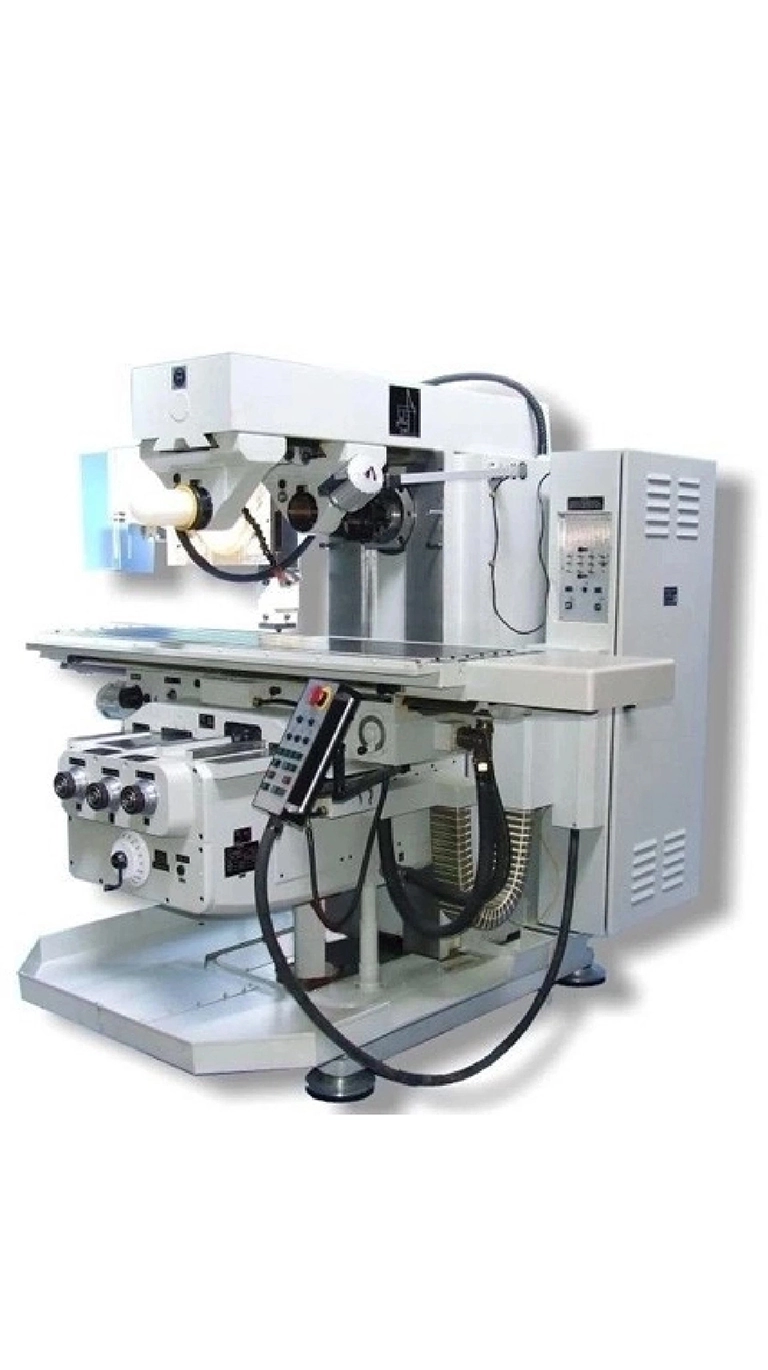

Fräsmaschine HECKERT Typ FW 350MR, FW 450MR

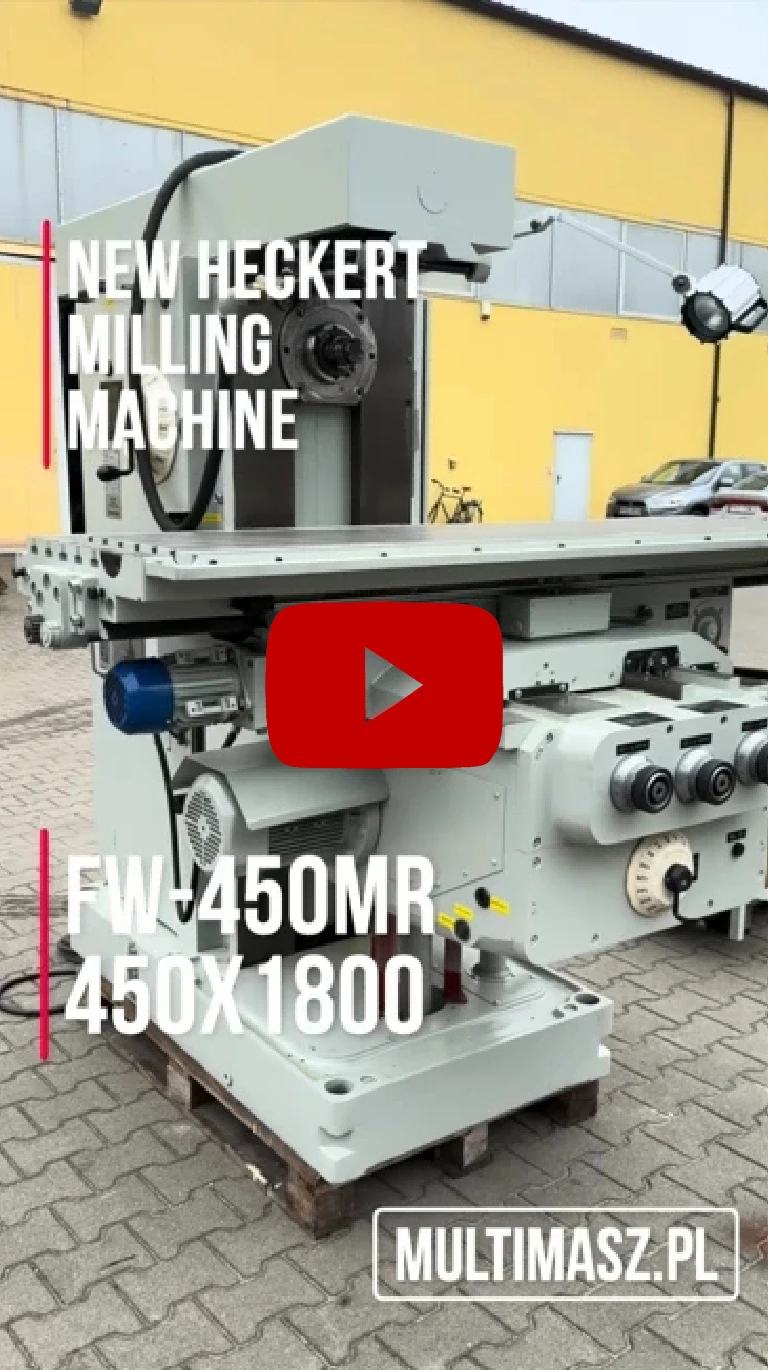

FW-450MR sind zuverlässige horizontale Metallfräsmaschinen, die in Lizenz von WMW Heckert hergestellt werden. Auf Kundenwunsch kann die Basisversion der Maschine mit folgenden OpWonen erweitert werden:
- Zentralschmierung
- Digitale posiWonsanzeige (opWsche Skalen),
- VerWkaler Fräskopf
- Beweglicher Arm zum Tragen des verWkalen Kopfes
- Auflagen (Lüneden)
- Teilkopf
- Maschinenschraubstöcke
Vertikalkonsolfräsmaschine mit festem Tisch.
|
Technische Daten |
FW 350MR |
FW 450MR |
|

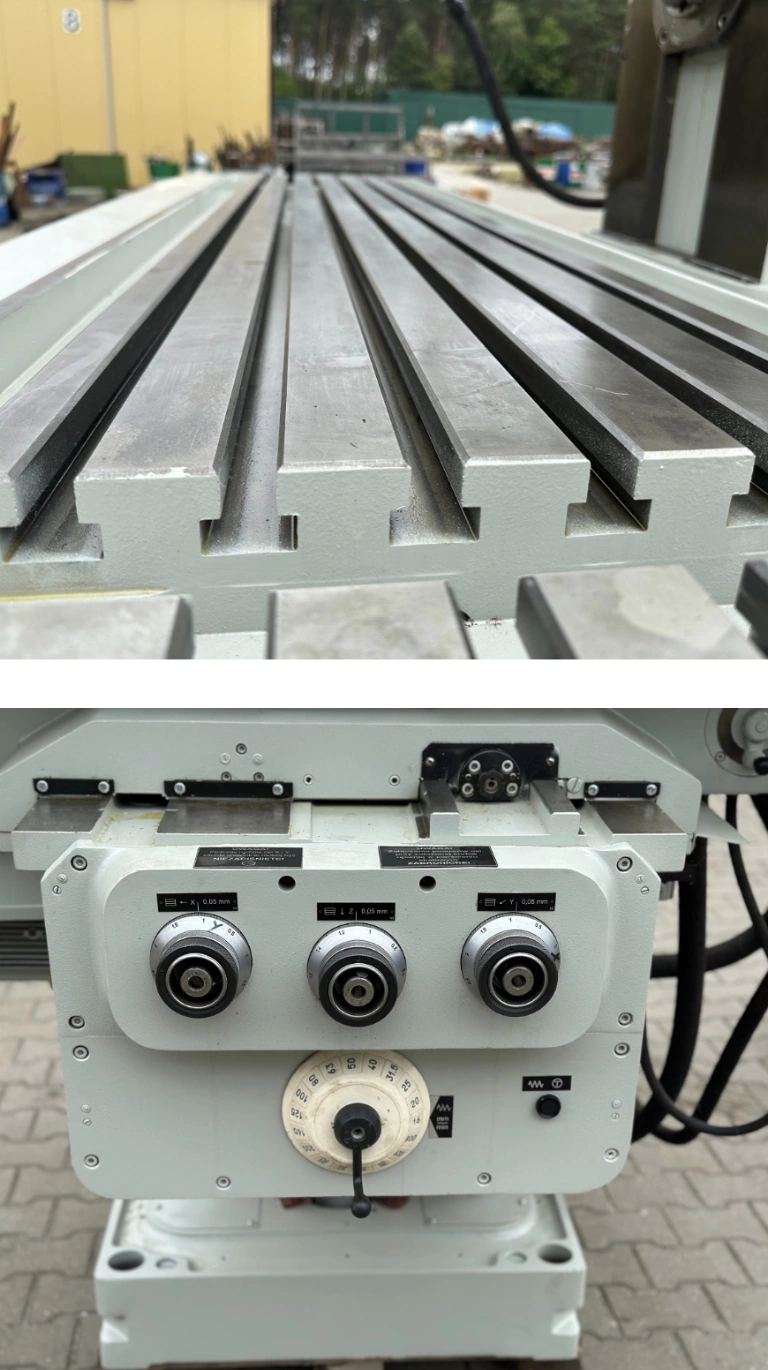

Arbeitstischabmessungen [mm] |
315×1250 |
400×1600 |
|
Max Tischbelastung [kg] |
1000 |
1500 |
|
Verfahrweg längs [mm] |
850 |
1120 |
|
Quersupporthub [mm] |
270 |
345 |
|
Vertikalbewegung der Konsole [mm] |
355 |
400 |
|
Antribleistung der Spindel [kW] |
5,5 |
11 |
|
Spindeltop |
ISO 50 |
ISO 50 |
|
Schnellheitsbereich, dreh/min. |
– |
– |
|
Längsthub und beschleunigter Querhub [mm/min.] |
3150 |
3150 |
|
Beschleunigte Vertikalbewegung [mm/min.] |
1000 |
1000 |
|
Gewicht [Kg] |
2200 |
4000 |
|
Allgemeine Maschinenmassen [mm] |
2750x2000x2350 |
2850x2150x2350 |
|
SONDERAUSFÜHRUNGEN DER EINZELNEN FRÄSMASCHINEN : |
|
Mit einem Tisch 375 x 1600 mm (FSS350MR, FU350MR, FW350MR) |
|
Mit einem Tisch 450 x 1800 mm (FSS450MR, FU450MR, FW450MR, FU450MRApUG) |
|
Mit erhöhter Ständer um 150 mm (alle Främaschinen) |
|
Mit erhöhter Ständer um 230 mm (Främaschinen FSS450MR, FU450MR, FW450MR, FU450MRApUG) |
|
Motor 7,5 kW ( Främaschinen FSS350MR, FU350MR, FW350MR) |
|
Motor 15 kW (Främaschinen FSS450MR, FU450MR, FW450MR, FU450MRApUG |
|
Spindeldrehzahlbereich (45-2240 rpm alle Främaschinen) |
|
Möglichkeit, digitale Positionsanzeigen an jeder Werkzeugmaschine einzubauen |
